球阀装配机
球阀装配机完成上料、密封与球体装配、阀杆对位、压装拧紧及扭矩与气密检测，多规格共线快换。
- 产品详情
产品概述

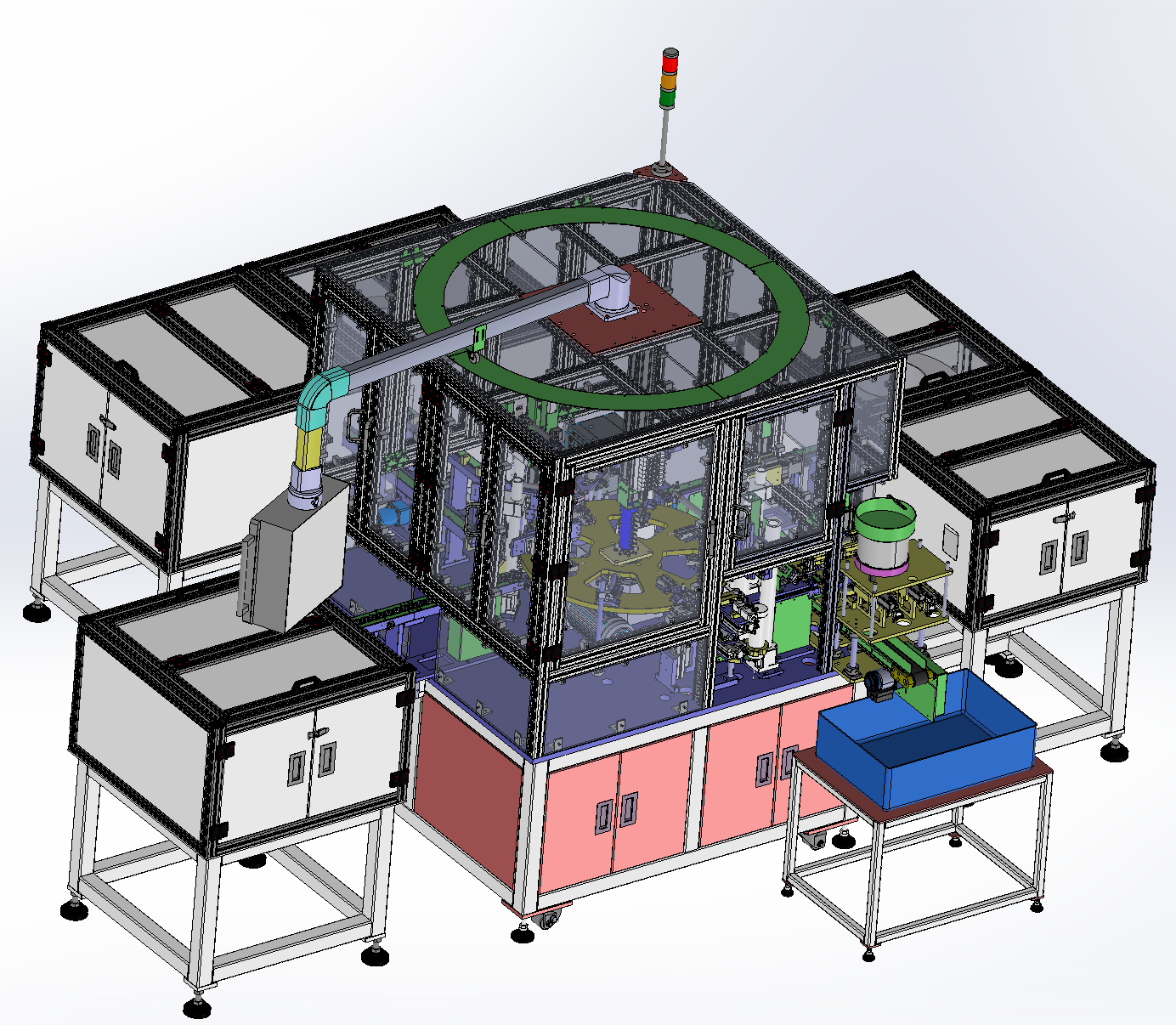

球阀装配机是面向球阀产品的自动化装配设备，以多工位转盘或直线输送机构为骨架，配合伺服压装、扭矩拧紧与在线检测单元，依次完成阀体上料、阀座与密封圈装配、球体装配、阀杆对位装配、阀盖装配、压装拧紧、开关扭矩检测、气密性检测与成品下料等工序，把散件装配为合格的成品球阀。
设备以「多规格共线、快速换型」为核心设计思路：更换工装并调用配方，即可在 DN8–DN100 之间切换球阀规格，同一台设备既能单机独立完成装配，也可作为柔性装配单元嵌入客户既有产线，与振动盘、皮带提升机等上料设备以及检测、包装设备联机，构成球阀自动装配线。装配节拍稳定、压装深度与拧紧扭矩可控、批次一致性好，可有效避免密封圈漏装、球体装反、阀杆压伤、拧紧不足等常见质量问题。
🔧 一、装配工艺流程与工位配置

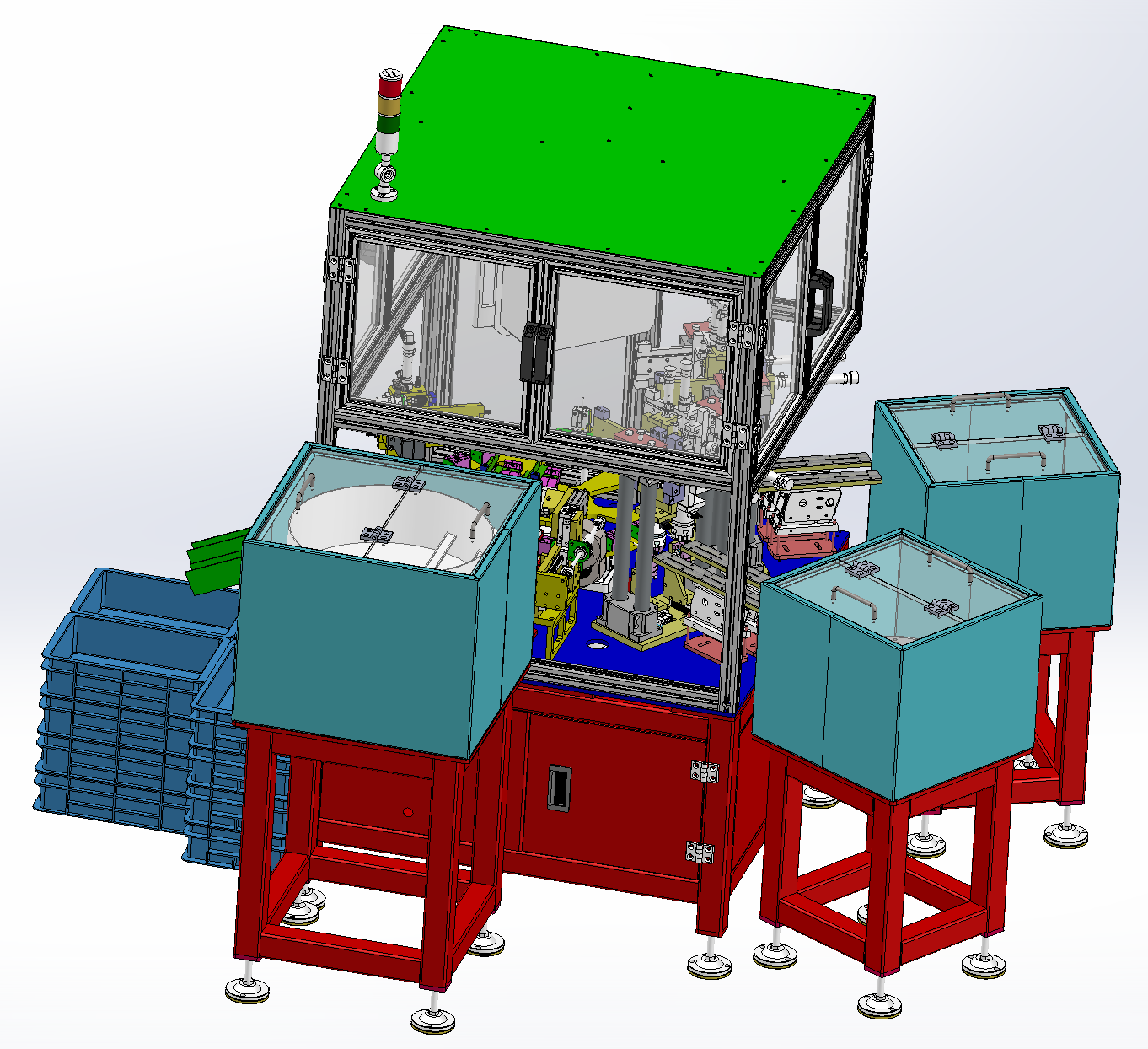

工序 工位配置与动作说明 上料工位 阀体经振动盘 / 皮带提升机定向排序上料；阀杆、球体、螺母由振动盘分料送入，缺料自动报警 密封圈装配 阀座密封圈、O 型圈自动取放与预压，缺件、错件由 CCD 视觉判定并剔除 球体装配 球体方向自动识别后对位压入阀体，球体与阀座同轴度 ≤0.03 mm 阀杆装配 扁方 / 键槽 / 十字槽自动找正，压入深度在线监控，避免压伤阀杆 阀盖压装拧紧 伺服压装配合扭矩拧紧，拧紧扭矩 2–80 N·m 可设定，扭矩精度 ±3% 检测与下料 开关扭矩检测（0.2–10 N·m）与气密性检测（0.1–1.6 MPa），超差品自动剔除，良品下料 📐 二、核心性能参数
参数项 典型范围 / 说明 定位精度 工位重复定位精度 ±0.01 mm，综合定位精度 ±0.02 mm 装配精度 球体与阀座同轴度 ≤0.03 mm；阀杆压入深度在线监控 拧紧扭矩 阀盖 / 螺母拧紧 2–80 N·m，扭矩精度 ±3%，可实时监控与记录 开关扭矩检测 球阀启闭扭矩 0.2–10 N·m 在线检测，超差自动剔除 气密性检测 阀体密封与阀杆密封双工位检测，压力 0.1–1.6 MPa，泄漏率分辨率 0.1 mL/min 节拍与产能 单件节拍 2–8 s，产能约 450–1800 件/h（依规格与工序数量而定） 🔩 三、适用球阀规格与工件
参数项 典型范围 / 说明 适用阀型 一片式、两片式、三片式球阀；内螺纹、外螺纹、焊接、法兰连接 通径规格 通径 DN8–DN100（1/4″–4″），阀体外形 Φ20–Φ160 mm 阀体材质 黄铜、不锈钢、碳钢、PVC / PPR 塑料等 密封件材质 PTFE、增强尼龙、EPDM / NBR / FKM 橡胶密封圈 换型方式 工装快换 + 配方调用，同系列规格间换型 ≤30 min 🔌 四、控制、检测与数据追溯
参数项 典型范围 / 说明 控制方式 PLC + 伺服驱动 + 触摸屏人机界面，装配参数配方化保存与调用 联机接口 支持 PLC / 计算机 / MES 接口，可与上料、检测、包装设备联机联动 检测与保护 扭矩监控、压装压力监控、缺料报警、开关扭矩超差剔除、安全光栅急停 数据追溯 可选装配数据记录与条码 / 二维码绑定，实现单品可追溯 📋 五、选型速查：按球阀规格匹配
球阀规格 参考节拍 参考产能 小型球阀 DN8–DN15 2–3 s 1200–1800 件/h 中型球阀 DN20–DN40 3–5 s 720–1200 件/h 大型球阀 DN50–DN100 5–8 s 450–720 件/h 注：以上节拍与产能为常规配置参考值，实际以球阀结构、密封形式、工序数量与检测要求为准，可按需定制非标方案。
定制与服务
除标准机型外，我们支持按球阀结构、装配工序与产能要求进行非标定制：一片式 / 两片式 / 三片式球阀共线装配、多规格快速换型、伺服压装、扭矩拧紧与监控、开关扭矩检测、气密性检测、CCD 视觉检测、数据追溯与 MES 对接等，并可与电动式振动盘、电机驱动皮带提升机等上料设备配套，构成完整的球阀自动装配线。欢迎提供球阀样品、装配工艺要求与目标产能，由工程师为您选型报价。
